Serie EF - Passanti con elettrodo ad elevata tensione/intensità di corrente
Passanti di Tenuta in Pressione o Vuoto
L'elettrodo integrato all'interno di questi passanti consente di
trasportare un'elevata tensione o un'elevata intensità di corrente attraversando contenitori di processi, autoclavi, forni da vuoto e contenitori di processo fino per alimentare riscaldatori di potenza, motori elettrici e altri apparecchi
richiedenti un'alimentazione di elevata potenza.
Questi passanti sono disponibili con tre misure di elettrodi in rame per un massimo di 40 A, 100 A o 200 A a 2 kV. Si possono richiedere conduttori in acciaio inossidabile, con una corrente massima inferiore a quella degli elettrodi in rame, in alternativa a quelli in rame. Questi sono spesso adoperati quando la temperatura di esercizio supera i 380°C. Si possono anche richiedere conduttori in Nickel per applicazioni particolari.
I passanti con elettrodi in rame hanno dadi e rondelle in ottone, mentre con gli elettrodi in acciaio inossidabile e nickel, dadi e rondelle sono in acciaio inossidabile.
I passanti di tenuta con elettrodo della serie EF sono forniti preserrati per un'installazione immediata. Gli isolanti integrali sono in Allumina.
Questi passanti sono disponibili con tre misure di elettrodi in rame per un massimo di 40 A, 100 A o 200 A a 2 kV. Si possono richiedere conduttori in acciaio inossidabile, con una corrente massima inferiore a quella degli elettrodi in rame, in alternativa a quelli in rame. Questi sono spesso adoperati quando la temperatura di esercizio supera i 380°C. Si possono anche richiedere conduttori in Nickel per applicazioni particolari.
I passanti con elettrodi in rame hanno dadi e rondelle in ottone, mentre con gli elettrodi in acciaio inossidabile e nickel, dadi e rondelle sono in acciaio inossidabile.
I passanti di tenuta con elettrodo della serie EF sono forniti preserrati per un'installazione immediata. Gli isolanti integrali sono in Allumina.
- Elettrodo in rame o in acciaio inossidabile
- Tre diverse misure del corpo del passante
- Intensità massima fino a 200 A a 2 kV
- Limiti di pressione: dal vuoto a 550 bar*
- Limiti di temperatura:
da sotto -200°C a +380°C (con elettrodo in rame)
da sotto -200°C a +870°C (con elettrodo in acciaio inossidabile)*- Corpo (e sede ove applicabile) in acciaio inossidabile AISI 316L. Bussola interna e ghiera di chiusura in AISI 303 o 304; isolatori in Allumina
- Scelta tra tre materiali di tenuta
- Il materiale di tenuta può essere sostituito
- Elettrodo preinstallato nel passante e serraggio all’origine per un uso immediato
- Un’ampia gamma di passanti è disponibile da acquistare online
* secondo il materiale di tenuta selezionato - Tre diverse misure del corpo del passante
Dimensione corpo, pressione massima1 e diametro fori disponibili per filettature BSPT, BSPP e NPT2
| Dimensione corpo | Dimensione 2 (1/4") | Dimensione 3 (1/2") | Dimensione 4 (3/4") | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Guarnizione | L | T | V | L | T | V | L | T | V | ||
| Limite di tensione | 2Kv | 2Kv | 2Kv | ||||||||
| Materiale elettrodo | Limite di tensione elettrodo | Diam. elettrodo (mm) | The table indicates the available electrode sizes for each feedthrough body size. Sono mostrati i valori guida di pressione massima (in bar) a 20°C per ogni materiale di guarnizione in base alla dimensione dell'elemento corrispondente1. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità. |
||||||||
| Rame Acciaio inox 316 Nickel |
40A 10A 15A |
3.2 | 600 | 350 | 550 | ||||||
| Rame Acciaio inox 316 Nickel |
100A 15A 40A |
6.35 | 450 | 150 | 400 | ||||||
| Rame Acciaio inox 316 Nickel |
200A 30A 80A |
12.7 | 200 | 150 | 150 | ||||||
- I limiti di pressione indicati per ogni tipo di guarnizione si riferiscono ad una temperatura operativa di 20°C. I passanti della serie Spectite® della TC sono stati progettati per garantire una tenuta soddisfacene sugli elementi e per limitare il loro movimento sotto pressione e vuoto. Un adeguato metodo di installazione prevede l'aggiunta di ulteriori vincoli meccanici agli elementi laddove la pressione differenziale eccede il 50% del limite guida di pressione del passante a 20°C. Con l'aumento della temperatura, ci si può aspettare una riduzione del valore guida di pressione massimo indicato. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.
- Sono disponibili altri tipi di connessioni a processo, vedere Dimensioni dei passanti.

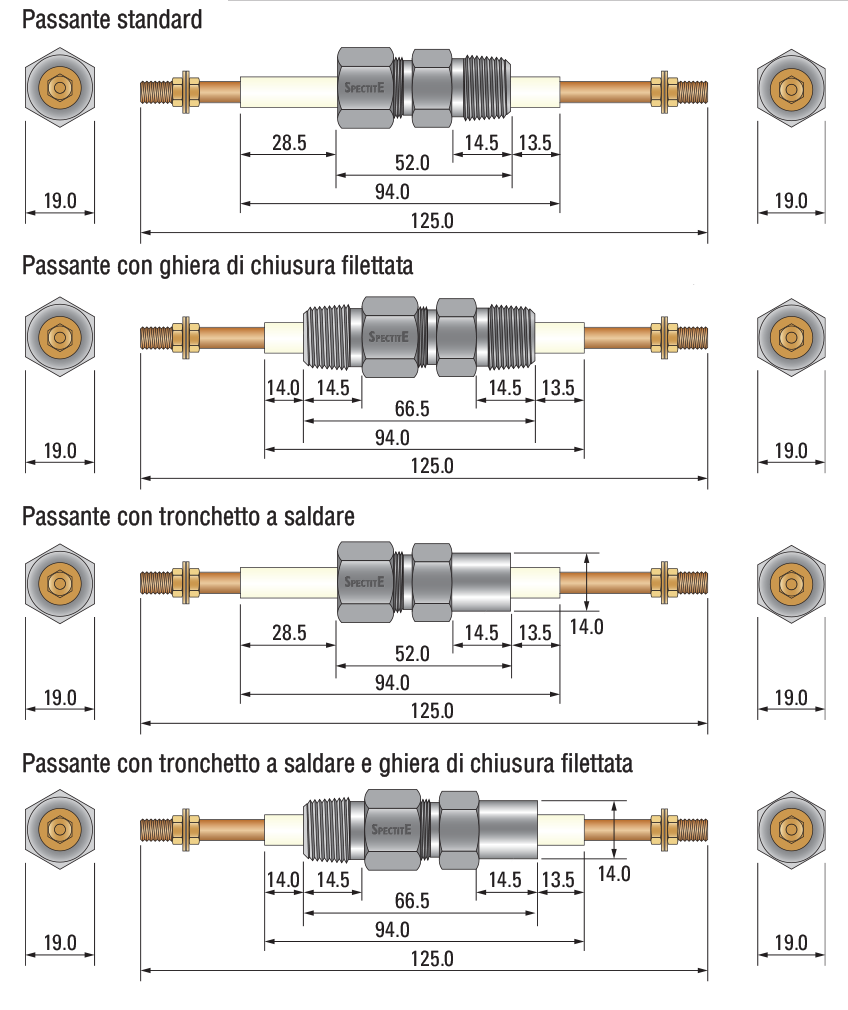

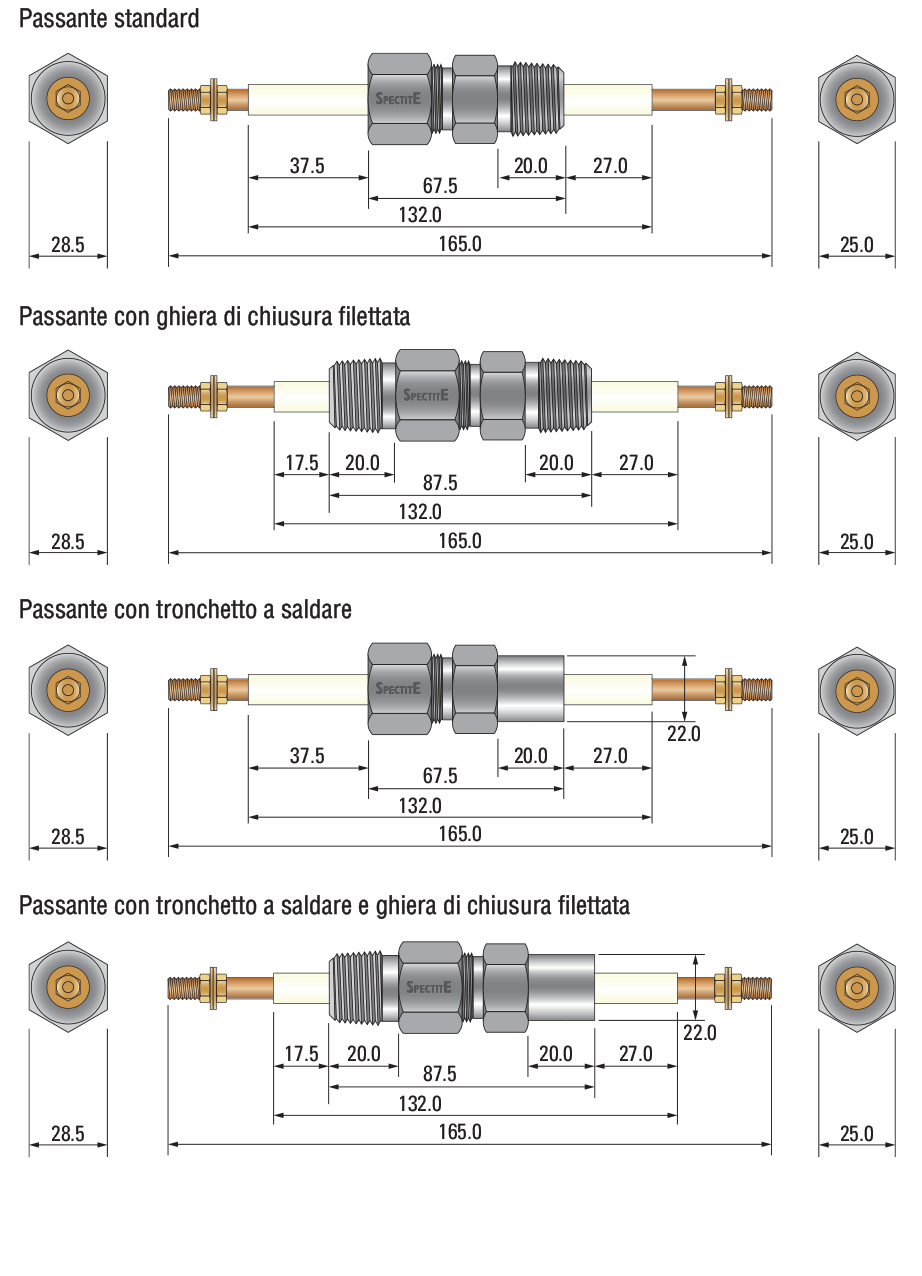

Dimensione
| Dimensione 2 (Filettatura 1/4” o equivalente) | Dimensione 3 (Filettatura 1/2” o equivalente) | Dimensione 4 (3/4" Thread or equivalent) |
|---|---|---|
 |
 |
 |
