Serie MF - Passanti di tenuta per elementi multipli

Passanti di Tenuta in Pressione o Vuoto

Invia richiesta Compra online Richiedi informazioni

Grazie a questi passanti, basta una sola apertura per consentire a più sonde, sensori o elementi simili di attraversare una parete o un contenitore di processo con pressioni o ambienti diversi da ciascuna parte, utilizzando un solo passante.

I passanti della serie PF sono idonei per la tenuta di elementi multipli, normalmente fino a 40 elementi di diametro 1,0 mm o 12 elementi di diametro 3,0 mm o 4 elementi di diametro 6,0 mm. Si consulti la tabella a fianco per ulteriori particolari sulle caratteristiche di questi passanti e le misure corrispondenti degli elementi.

Il corpo del passante è disponibile in quattro misure, con attacco lato processo da 1/16", 1/8", 1/4", 1/2" e 3/4" Gas Conico (BSPT o DIN 2999 R), Cilindrico o NPT a scelta.

I passanti di tenuta Spectite^® sono stati progettati per rendere agevoli l’assemblaggio e l’installazione. Le sonde o gli altri elementi inseriti si possono spostare, rimuovere o sostituire quando il passante non è soggetto a pressione o vuoto.

Risparmio di tempo e di costo grazie al passaggio di più sensori in un solo passante
Lunghezza di immersione degli elementi facilmente regolabile
Quattro diverse misure del corpo del passante
Progettati per inserire con facilità elementi multipli di diametro compreso tra 0,5 mm e 6,35 mm
Adatto per varie misure e tipi di sonde o altri elementi
Limiti di pressione: dal vuoto a 700 bar*
Limiti di temperatura: da sotto -200°C a +870°C*
Corpo (e sede ove applicabile) in acciaio inossidabile AISI 316L. Bussola interna e ghiera di chiusura in AISI 303 o 304
Scelta tra cinque diversi materiali di tenuta
Raccordo riutilizzabile. Componenti interni sostituibili
Un’ampia gamma di passanti è disponibile da acquistare online

* a seconda della guarnizione e del passante adoperati

Dimensione corpo, pressione massima¹ e diametro fori disponibili per filettature BSPT, BSPP e NPT²

Dimensione corpo		N. di elementi	Dimensione 1 (1/8")³					N. di elementi	Dimensione 2 (1/4")					N. di elementi	Dimensione 3 (1/2")					N. di elementi	Dimensione 4 (3/4")¹				N. di elementi	Dimensione 5 (1")
Guarnizione			Dimensione 1 (1/8")³						Dimensione 2 (1/4")						Dimensione 3 (1/2")						Dimensione 4 (3/4")¹					Dimensione 5 (1")
Guarnizione			G	L	N	T	V		G	L	N	T	V		G	L	N	T	V		G	L	T	V		G	L	T	V
Dimensioni elemento (diam.)		Sono mostrati i valori guida di pressione massima (in bar) a 20°C per ogni materiale di guarnizione in base alla dimensione dell'elemento corrispondente¹. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.
pollici	mm
0.020	0.5	2 to 4	400	400	250	250	250	4 to 8	300	400	250	250	250
0.032	0.8								300	400			250
0.040	1.0								500	700			500	4 to 16	700	700	400	250	450	8 to 40	550	550	300	400
0.059	1.5							2 to 6			200	200		4 to 12						8 to 28			250
0.062	1.59
0.080	2.0
0.118	3.0							2				150		2 to 4			350	200	350	4 to 12				350	8 to 24	200	150	100	150
0.125	3.2							2				150		2 to 4			350	200	350	4 to 12				350	8 to 24	200	150	100	150
0.177	4.5													2			300	150	250	2 to 4	350		150	300	4 to 8	150	70	70	40
0.187	4.76																			2 to 4					4 to 8
0.236	6.0																								2 to 6
0.250	6.35																								2 to 6
0.315	8.0																								2 to 4				20
0.375	9.5																								2 to 4				20

I limiti di pressione indicati per ogni tipo di guarnizione si riferiscono ad una temperatura operativa di 20°C. I passanti della serie Spectite^® della TC sono stati progettati per garantire una tenuta soddisfacene sugli elementi e per limitare il loro movimento sotto pressione e vuoto. Un adeguato metodo di installazione prevede l'aggiunta di ulteriori vincoli meccanici agli elementi laddove la pressione differenziale eccede il 50% del limite guida di pressione del passante a 20°C. Con l'aumento della temperatura, ci si può aspettare una riduzione del valore guida di pressione massimo indicato. Questi valori sono solo un'indicazione e la compatibilità di qualsiasi prodotto qua descritto ad una specifica applicazione è interamente a discrezione dell'acquirente, l'unico in grado di giudicarne la completa idoneità.

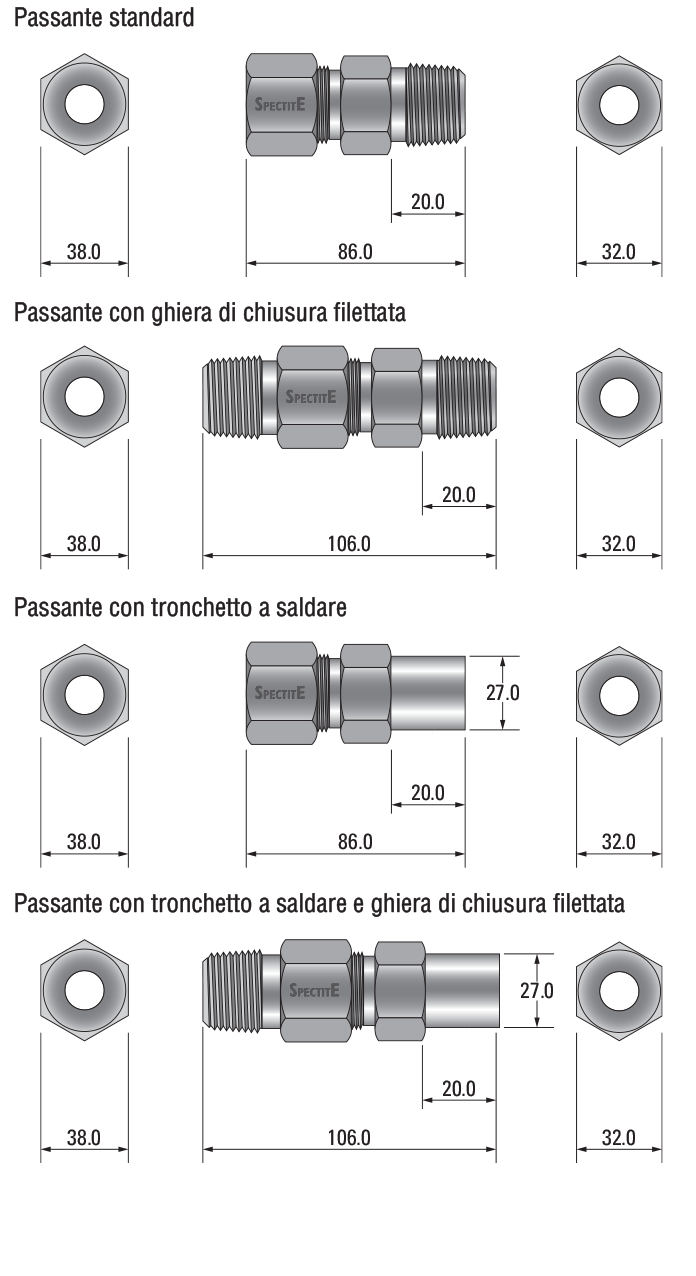

Sono disponibili altri tipi di connessioni a processo, vedere Dimensioni dei passanti.
I diametri dell'elemento mostrati sono dimensioni comuni abitualmente richieste dalle applicazioni industriali generali. Possono essere fornite altre dimensioni comprese fra i diametri minimi e massimi indicati in tabella.
